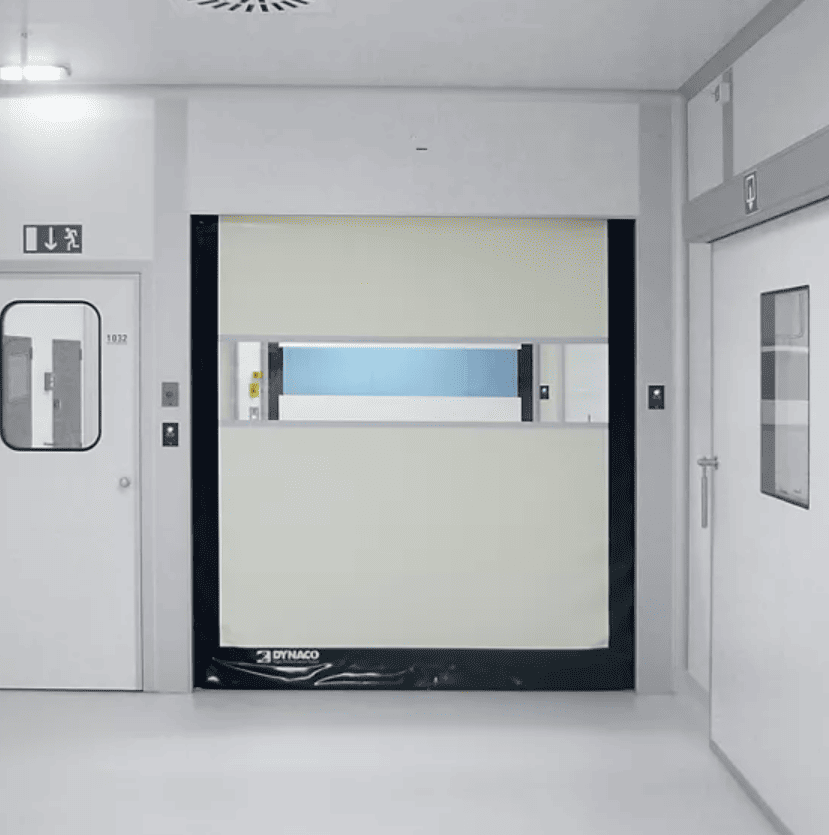

Bramy Dynaco do pomieszczeń czystych
Czystość strefy
zaczyna się na przejściu
Brama, która otwiera się w sekundę i szczelnie zamyka, utrzymuje kaskadę ciśnień między strefami. Dobieramy model do projektu, montujemy i serwisujemy w całej Polsce.
Dwa modele
Który model do której strefy
Prowadnica w szynie C
Dynaco D-311 LF
Prowadnica z polietylenu w stalowej szynie w kształcie litery C. Rozwiązanie do przejść wewnętrznych o dużym natężeniu ruchu, gdzie liczy się odporność konstrukcji.
| Technologia prowadnic: | PE w szynie C |
| Osłony: | stal 65 × 53 × 1 mm (opcja) |
| Zastosowanie: | przejścia wewnętrzne |
Wersja CR
Dynaco D-313 LF
Najcieńsza brama szybkobieżna na rynku — silnik w bębnie, obudowa 328 mm. Wersja Clean Room LF z dodatkowymi uszczelnieniami osiąga klasę 4 szczelności powietrznej.
| Technologia prowadnic: | LF + BEAD |
| Napęd: | silnik w bębnie DVDM PT |
| Zastosowanie: | cleanroom, ciasne śluzy |
Dlaczego to ma znaczenie
Każde otwarcie to wymiana powietrza między strefami

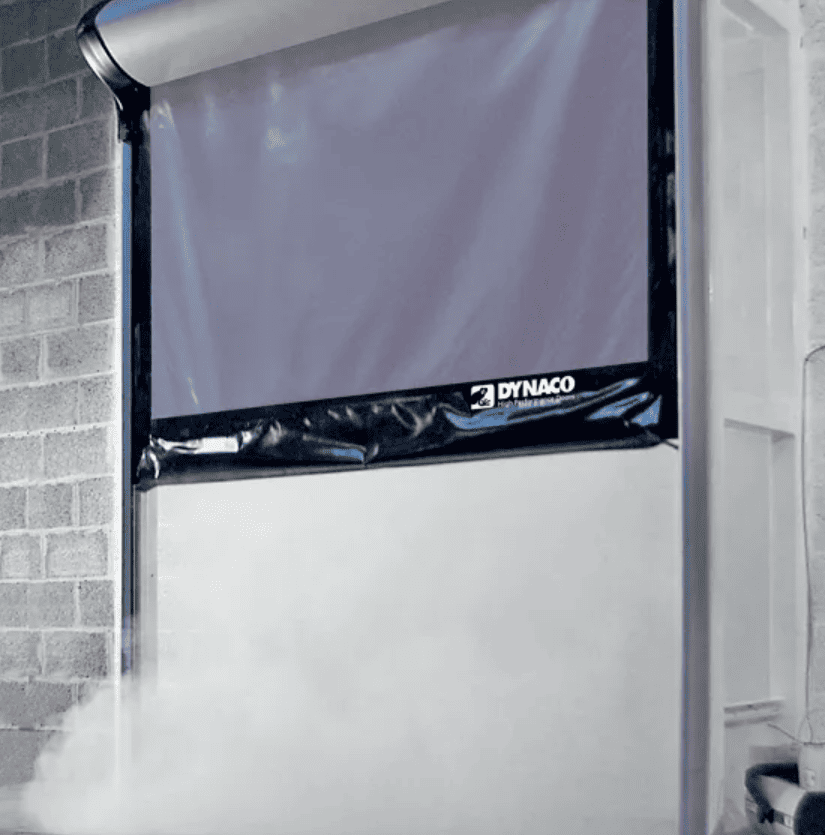

Nadciśnienie w pomieszczeniu czystym utrzymuje się tak długo, jak długo granica strefy jest zamknięta. Szybka brama skraca ten moment do minimum, a szczelne prowadnice utrzymują różnicę ciśnień także wtedy, gdy jest zamknięta. Elastyczna kurtyna bez sztywnych listew nie generuje cząstek i nie przenosi drgań na konstrukcję.
Branże

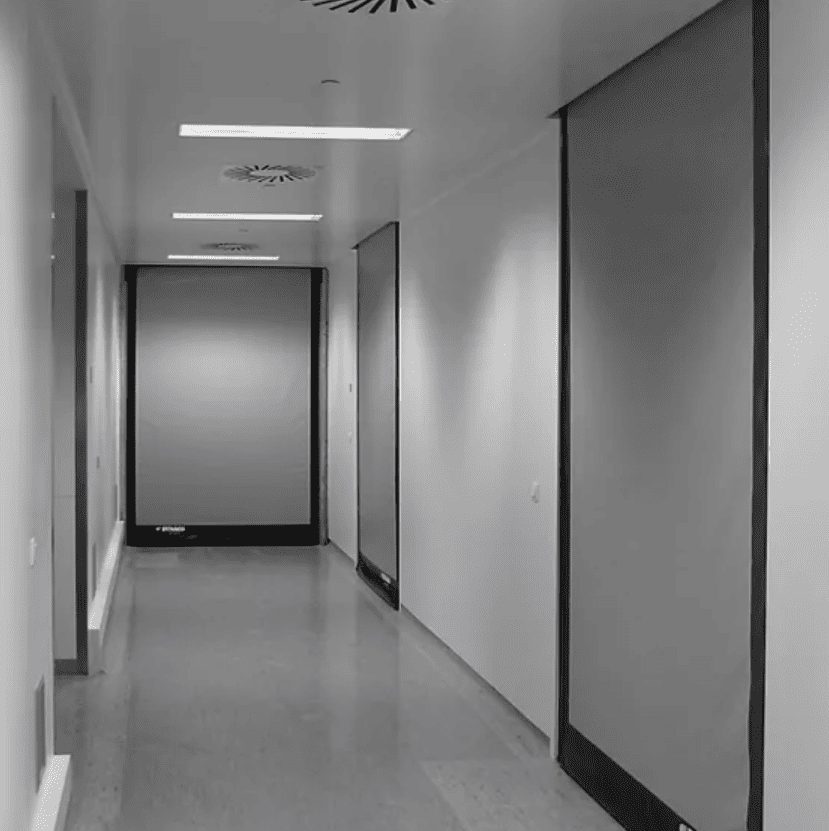

Gdzie brama decyduje o utrzymaniu klasy czystości
Każde przejście między strefami to miejsce, w którym traci się nadciśnienie. Im krócej brama jest otwarta i im mniej cząstek generuje, tym stabilniejsze warunki po obu stronach.
Budowa bramy
Trzy zespoły, cztery elementy krytyczne dla czystości
Dane techniczne
Parametry obu modeli
Poniżej zestawienie parametrów, które najczęściej rozstrzygają dobór: szczelność powietrzna, prędkość pracy i głębokość obudowy.
Parametr
D-311 Cleanroom
D-313 CL4
Parametr
Klasa czystości (ISO 14644-1)
D-311 Cleanroom
do ISO 6
D-313 CL4
ISO 4
Parametr
Prędkość otwierania
D-311 Cleanroom
do 2,0 m/s
D-313 CL4
do 2,0 m/s
Parametr
Prędkość zamykania
D-311 Cleanroom
do 1,0 m/s
D-313 CL4
do 1,0 m/s
Parametr
Kurtyna
D-311 Cleanroom
elastyczne PVC, bez sztywnych wzmocnień
D-313 CL4
elastyczne PVC, bez sztywnych wzmocnień
Parametr
Różnica ciśnień
D-311 Cleanroom
do uzupełnienia (Pa)
D-313 CL4
do uzupełnienia (Pa)
Parametr
Szerokość / wysokość maks.
D-311 Cleanroom
3 000 / 3 500 mm
D-313 CL4
3 000 / 3 500 mm 2 500 / 3 000 mm
Parametr
Głębokość obudowy
D-311 Cleanroom
konstrukcja smukła, do uzupełnienia
D-313 CL4
konstrukcja smukła, do uzupełnienia
Parametr
Kolory kurtyny
D-311 Cleanroom
RAL 9010, 7035, 5002, 1003 i inne
D-313 CL4
RAL 9010, 7035, 5002, 1003 i inne
Parametr
Blokada krzyżowa śluzy
D-311 Cleanroom
tak, dwu- i wielobramowa
D-313 CL4
tak, dwu- i wielobramowa
Parametr
Aktywatory
D-311 Cleanroom
grzybkowe, bezdotykowe, detektory ruchu
D-313 CL4
grzybkowe, bezdotykowe, detektory ruchu
Serwis i montaż
Własne ekipy w całej Polsce, magazyn części w Częstochowie
Brama w cleanroomie pracuje kilkaset cykli na dobę. Utrzymanie jej sprawności to nie tylko naprawa - to przeglądy w terminach zgodnych z harmonogramem zakładu i dostępne cześci.
